- 提高元件材料的耐熱性，作為車載元件保證150℃的耐熱性
2012年5月16日

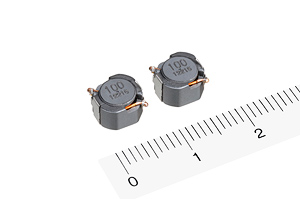

TDK株式會社（社長：上釜健宏）開發出車載電源電路用TDK SMD功率電感器CLF7045-D系列，并從2012年5月起開始量產。
近年來，隨著汽車電氣化的發展，電子控制組件（ECU）日益增多，在這些電源電路中都會用到電感器。由此，敝社開發出滿足-40～+150℃寬溫度范圍的高可靠性SMD電感器，它能夠?qū)?yīng)使用條件最為嚴格的發動機艙內的嚴酷環境。可以用作發動機控制模塊（ECM）等DC-DC轉換器上的扼流線圈。
該產品憑借敝社獨有的材料技術，開發出高耐熱性新材料，在卷線和斷線部分引進半自動工藝，實現了無焊結構。此外，不僅可用于發動機控制模塊（ECM），還可用于ABS、安全氣囊、前大燈等。
-
主要應用
-
- 汽車發動機控制模塊（ECM）等DC-DC轉換器上的扼流線圈
-
主要特點和優勢
-
- 通過敝社獨有的材料技術，開發出高耐熱性新材料，可在-40～+150℃的寬溫度范圍內使用
- 通過無底座及無焊結構減少元件數量
- 通過引進自動卷線和斷線工程設備，實現半自動化生產
-
主要特性
-
| 產品名稱 |
外形尺寸
[mm] |
電感值
（µH） |
直流電阻
[Ω] |
IDC1
[A] |
IDC2
[A] |
| CLF7045-D |
6.9 x 7.2 x 4.5 |
1.0～470 |
9.6m～1.42 |
8.9～0.43 |
5.2～0.37 |
- IDC1：基于電感值變化率（Δ10％）的情況
- IDC2：基于溫度上升（Δ30℃）的情況
|
電感器：車載用SMD功率電感器CLF7045-D系列的開發·量產
