- 尺寸比4532系列產品小，同時滿足高共模阻抗和大電流的要求
2012年4月12日

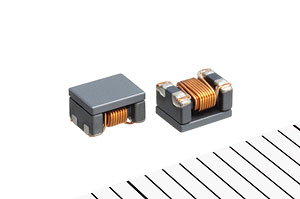

TDK株式會社（社長：上釜健宏）開發出作為小型電子設備電源線路的繞線型共模濾波器ACP3225系列，并從2012年4月起開始量產。
近年來，小型電子設備不斷趨向多功能化，連續使用及大負荷使用的情況增多，特別是電源線的EMC對策變得日益重要。
該產品利用敝社自主的材料技術開發而成，并采用可減少磁芯損耗的低損耗鐵氧體作為磁性材料。繞線部分具有小型精密自動繞線的特點。相較于敝社已有的ACM4532系列產品，成功實現了小型化，且共模阻抗從以往的800Ω提高到1,000Ω，額定電流也增加到1.2A，具有小型、大電流及高共模阻抗的特性。
-
主要用途
-
-
主要特點
-
- 較于公司已有產品4532系列
小型化: 4.5mm×3.2mm → 3.2mm×2.5mm
高共模阻抗: 800Ω → 1,000Ω
大電流: 1.0A → 1.2A
-
主要特性
-
| 產品名稱 |
共模阻抗（Ω）［at 100MHz］ |
直流電阻（Ω）max.
［1 line］ |
額定電流
Idc（A）max. |
額定電壓
Vdc（V）max. |
絕緣電阻
（MΩ）min. |
| ACP3225-102-2P |
1,000±25% |
0.10 |
1.2 |
60 |
10 | |
EMC對策元件：繞線型共模濾波器ACP3225系列的開發·量產
